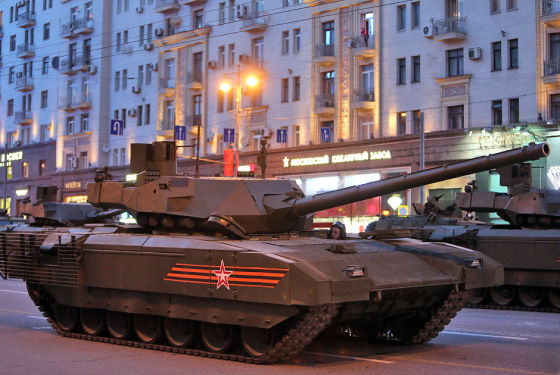

Унифицированная тяжёлая платформа шифра "Армата" (в прессе часто именуется "Армада") - перспективная российская гусеничная платформа четвёртого поколения, разрабатываемая Уралвагонзаводом с 2009-2010 года. На основе Унифицированной тяжёлой платформе шифра "Армата" планируется создать основной боевой танк, боевую машину пехоты, тяжелый бронетранспортер, боевую машину поддержки танков, бронированную ремонтно-эвакуационную машину, шасси для самоходных артиллерийских установок и другие. По сути Армата – это унифицированная межвидовая тяжелая гусеничная платформа для машин с массой от 30 до 65 тонн аналог GCV в США.

Серийное производство новых российских танков Т-14 "Армата" или Т-99 "Приоритет" развернется в 2015-м и до 2020 года

Вооруженные Силы РФ получат 2,3 тысячи таких машин.

От закупки танков Т-90 Минобороны России фактически отказалось, а в ожидании завершения работ над новой боевой машиной Уралвагонзавода (нового российского танка «Арматы»), военное ведомство намерено поддержать боеспособность бронетанковых войск путём глубокой модернизации «лучшего танка второй половины ХХ века» Т-72. Поступления на вооружения новейшего танка ХХI века российским танкистам предлагается подождать ещё года три.

Пока что Минобороны России подписало с "Уралвагонзаводом" контракт на модернизацию 170 основных боевых танков Т-72 на сумму свыше шести миллиардов рублей.

Технические задания на новый танк и семейство машин «Армата» засекречены. Однако анализ существующих разработок и отрывочные сведения из открытых источников позволяют обрисовать возможный вариант будущего танка.

Компоновка

Цель новой машины "Армата" - создание одинаковых для всех армейских гусеничных бронемашин единой ходовой части, моторно-трансмиссионной установки, органов управления шасси, интерфейса водителя, унифицированного комплекса бортового элетрооборудования, систем жизнеобеспечения. Подобный уровень унификации, в настоящее время, не имеет аналогов в системах вооружения за рубежом.

Также известно, что унифицированная межвидовая тяжелая платформа имеет два варианта компоновки: шасси с передним или с задним расположением моторно-трансмиссионного отделения (ПМТО или ЗМТО).

Подвеска "Арматы" 7-катковая, управляемая на лопастных амортизаторах, дифференциальный механизм поворота с гидрообъемной передачей (ГОП). 12-ступенчатая автоматическая коробка передач с возможностью ручного переключения. Органы управления: штурвал, рычаг переключения передач и педали газа и тормоза.

На перспективном танке "Армата" обязательно будет ИУС шасси - это информационно-управляющая система - "цифровой борт". С ее помощью осуществляется запуск и управление, диагностика, регулировки, защита и др. То есть, в случае поломки электроника сообщит, что сломалось, и подскажет, что необходимо предпринять. Боевые информационно-управляющие системы построены на современных цифровых технологиях и твердотельной элементной базе отечественного производства.

Боекомплект в перспективном танке находится в особом модуле. Такой подход к «хранению» снарядов повышает «живучесть» танка, предотвращая боезапас от детонации при попадании в корпус танка снаряда противника.

«Армата» будет стрелять как снарядами различных типов (осколочно-фугасными, бронебойно-подкалиберными, кумулятивными), так и управляемыми ракетами класса «земля-земля» с оптико-электронным, инфракрасным и спутниковым наведением, а также зенитными ракетами класса «земля-воздух». Фактически это не танк, а универсальная ударная машина сухопутных войск, включающая в себя полноценный тактический ракетный комплекс, зенитную систему противовоздушной обороны, комплекс армейской разведки и целеуказания и, собственно, танк.

Перспективный танк «Армата» будет оснащена радарами той же технологии, что и у истребителя пятого поколения Т-50. Согласно техзаданию Минпромторга, «Армата» получит радиолокаторы Ка-диапазона (26,5-40 ГГц) на базе активной фазированной антенной решетки (АФАР), сделанные по технологии низкотемпературной керамики.

Корпус напичкан видеокамерами. Они позволяют экипажу наблюдать круговую обстановку вокруг танка. Если требуется, то включается трансфокация, и отдаленный объект можно рассмотреть в деталях. Имеется возможность тепловизионного и инфракрасного видения в любых погодных условиях днем и ночью.

Активная фазированная антенная решетка состоит из множества сот – микроволновых передатчиков. Такая антенна способна быстро менять направление локации (не требуется механического перемещения «тарелки» локатора) и обладает высокой надежностью – выход из строя одного элемента не приводит к значительному падению мощности и искажению луча. Такой радар в бронетехнике будет незаменим в решении и оборонительных и наступательных задач. Есть два варианта его применения – в составе системы управления огнем либо как комплекс активной защиты. В его состав входит антенна, которая обнаруживает средства поражения, подлетающие к танку. АФАР определит координаты и параметры такой угрозы, и танк уничтожит эти цели.

Система способна одновременно «вести» до 40 динамических и до 25 аэродинамических целей – совершенно недосягаемый показатель для всех РЛС, состоящих на вооружении других армий. Система будет контролировать территорию в радиусе до 100 километров и сможет в автоматическом режиме уничтожить на этой территории цели размером до 0,3 метра.

Броня

Новая броневая сталь марки 44С-св-Ш будет использоваться на новом российском танке "Армата". Сталь создана специалистами ОАО «НИИ стали».

Использование этой стали на перспективной платформе "Армата" позволит «снять» сотни килограммов веса с машины, где она также будет использована не только для броневых целей, но и в качестве конструкционного материала.

Новая сталь разрабатывалась по техническому заданию Уральского Конструкторского Бюро Транспортного Машиностроения, входящим в «НПК «Уралвагонзавод», который выступил в роли заказчика. Отработка и промышленное освоение легли на плечи одного из флагманов российской металлургии – Волгоградский металлургический комбинат «Красный октябрь», который также входит в структуры «Уралвагонзавода»..

Хотя твердость стали не менее 54HRC, ее пластические характеристики остаются на уровне серийных сталей, имеющих твердость 45-48HRC. Именно это сочетание позволяет снизить на 15% толщину и, соответственно, вес бронеконструкций из новой стали без снижения защитных характеристик и живучести при низких температурах.

Сейчас стали 44С-св-Ш присвоена литера «О», она находится на этапе опытно промышленного освоения, на котором и разработчик, и заказчик, и производитель решают десятки технических технологических и организационных вопросов.

Передняя проекция имеет многослойную комбинированную бронезащиту, выдерживающую прямое попадание любого типа из существующих сегодня снарядов - подкалиберных и кумулятивных.

Силовая установка

Силовая установка представляет собой единый 1200-сильный дизельный турбопоршневой двигатель А-85-3А (иногда обозначается как 2А12-3, 12ЧН15/16 или 12Н360) для передне- и задне-расположенным МТО. Моторесурс не менее 2000 часов. Масса до 5 тонн. Объем МТУ до 4 м3. Имеется возможность модернизации. По габаритно-массово-силовым характеристикам новинка должна превосходить лучшие зарубежные образцы моторно-трансмиссионных установок. необходимо отметить, что номинальная мощность двигателя 1500 л.с., до 1200 л.с. введено ограничение, что значительно увеличило моторесурс.

Разработкой двигателя занимался челябинский ГСКБ «Трансдизель», а производится будет на Челябинском Тракторном Заводе. Дизельный четырехтактный, Х – образный, 12 –цилиндровый с газотурбинным турбинным наддувом и промежуточным охлаждением воздуха, жидкостного охлаждения двигатель 12Н360 прошел весь ряд испытаний, от ресурсных до ходовых ещё в 2011 году.

Технические характеристики двигателя А-85-3А (12Н360) для перспективной российской платформы Армата:

• Тип двигателя - четырехтактный, Х – образный, 12 –цилиндровый с газотурбинным турбинным наддувом и промежуточным охлаждением воздуха.
• Система смесеобразования - непосредственный впрыск топлива
• Мощность двигателя без сопротивления на впуске и выпуске, кВт (л.с.) - 1103 (1500)
• Частота вращения, с-1 (об/мин) - 33,3 (2000)
• Запас по крутящему моменту, % - 25
• Удельный расход топлива, г/кВт*ч (г/л.с.*ч) - 217,9 (160)
• Масса, кг - 1550
• Удельная мощность, кВт/кг (л.с./кг) - 0,74 (1,0)
• Габаритная мощность, кВт/кг (л.с./кг) - 1026 (1395)
• Удельная масса, кг/кВт - 1,32
• Длина, мм - 813
• Ширина, мм - 1300
• Высота, мм - 820

Двигатель 12Н360 - это вполне освоенный мотор, отнюдь не стендовый, он точно такие же стоял на наших перспективных танках (объект 195), проходивших не так давно Государственные испытания. В части силовой установки ГИ завершились успешно, двигатель претензий не имел - несмотря на то, что испытания были очень жесткие.

Пушка

Исходя из сообщений об отказе от доведения до серии танка Т-95 со 152-мм пушкой можно утверждать, что новую машину намечено оснастить штатным основным 125-мм орудием

До недавнего времени основной отечественной пушкой были версии хорошо известного танкового орудия 2А46М. Самая последняя модификации 2А46М-5 имеет точность стрельбы на 15-20% выше, суммарное рассевание при стрельбе с хода снизилось в 1,7 раза. Благодаря доработкам орудие приобрело способность вести стрельбу новыми бронебойно-подкалиберными снарядами повышенного могущества.

Лучшим западным орудием в настоящее время считается 120-мм гладкоствольная пушка L 55 со стволом длиной 55 калибров танка Леопард-2А6. По сравнению со старой 120-мм гладкоствольной пушкой L-44, длина ствола L-55 увеличена на 130 см.

Применяемые на данной пушке снаряды DM-53 и DM-63 имеют очень высокие характеристики по бронепробиваемости. И это несмотря на то, что в отличие от американских боеприпасов немцы не используют в качестве материала сердечника обедненный уран.

Разумеется, при создании российского основного боевого танка на базе тяжелой унифицированной платформы большое внимание уделялось обеспечению высоких характеристик по огневой мощи.

В 2000-х годах в России была создана новая танковая 125-мм пушка 2А82. К осени 2006 года из макетного и двух опытных образцов на "Заводе №9" успели произвести соответственно 787, 613 и 554 выстрела.

Система с автоскрепленным и частично хромированным стволом способна стрелять как существующими, так и перспективными боеприпасами. По техническому уровню она превосходит все существующие танковые орудия в 1,2-1,25 раза.

Дульная энергия пушки 2А82 в 1,17 раза превосходит лучшее натовское орудие -120-мм систему танка "Леопард-2А6", при этом длина трубы нашего орудия на 60 см короче.

Введено крепление цапфенных обойм в башне обратным клином. Задняя опора откатных частей размещена в обойменной части люльки. Горловина люльки удлинена на 160 мм. В горловине люльки, жесткость которой увеличена, размещены два дополнительных люфтовыбирающих устройства. Обе направляющие люльки выполнены по типу призмы.

Указанные мероприятия позволили снизить среднее техническое рассеивание по всем типам снарядов на 15% против табличных значений.

Пушку 2А82 для "Арматы" решили модернизировать, удлинив ствол на целый метр - до 7м. Для автоматического учета изгиба канала ствола на дульной части трубы ствола предусмотрено крепление отражателя устройства учета изгиба (УУИ).

Цифровая обработка сигналов, принятая в устройстве, обеспечивает измерение необходимых параметров ствола в широком диапазоне помеховых и эксплуатационных воздействий. Полученные данные выдаются как поправки в баллистический вычислитель, что обеспечивает повышение точности стрельбы.

Под данное орудие был видоизменен и контур обметания АЗ. Однако он не сильно отличается от стандартного.

Для новой пушки 2А82 были разработаны новые боеприпасы БПС "Вакуум-1" длиной 900мм. Для 82-й пушки был разработан и новый "Тельник" с подрывом на траектории и УРС 3УБК21 "Спринтер".

Уже намечена дальнейшая модернизация и пушки и боеприпаса.

Немцы на базе Rh120L55 делают электротермохимическую пушку (таков тип метания). По тому же пути очень быстрыми шагами идем и мы. В рамках НИР с весьма говорящими названиями "Левша" и "Левша-М" были проведены первые опыты по ЭТХ-метанию. Они дали положительные результаты. Уже принято решение развивать это направление используя существующую пушку типа 2А82.

Новые боеприпасы для орудий 2А82 танка Т-14 «Армата» успешно прошли госиспытания в 2013-м году и приняты на снабжение.

Начато их серийное производство, первая партия в принята представителями Министерства обороны в 2013-м году и направлена в арсеналы для формирования нормативных запасов.

Ко времени постановки на вооружение основного танка семейства "Армата" будут созданы, как нормативные запасы боеприпасов, так и обеспечена текущая потребность на боевую подготовку.

Производство пушек 2А82 идет полным ходом на "Заводе №9" в Екатеринбурге.

Пулемет.

Спаренный 7,62-мм пулемет ПКТМ (6П7К) находится снаружи башни на отдельной пастели, соединенной параллелограммным приводом с пушкой. Готовый к бою боекомплект – 1000 патронов. Еще 1000 патронов в лентах хранятся в ящике ЗИП на корме башни.

Дополнительная установка с 12,7-мм пулеметом «Корд» (6П49) монтируется синхронно с командирской панорамой и отслеживает стабилизацию ее зеркала по вертикали, а также вращение по горизонту. Углы прокачки – от -10º до +70 градусов. Готовый к бою боекомплект – 300 патронов в ленте. Еще 300 патронов в лентах – в ящике ЗИП на корме башни.

Комплекс активной защиты - КАЗ.

Бронетехника на базе этой платформы будет оснащена системой активной защиты «Афганит» — специальные заряды позволяют бороться со снарядами и ракетами противника на ближнем расстоянии, не более 15–20 м. Фактически это индивидуальная противоракетная и противоснарядная оборона танка. Она защищает машину от ударов, в том числе и с воздуха.

Активной защитой прикрыта передняя полусфера. Активная защита расположена по всему периметру башни на различных уровнях, что обеспечивает плотную защиту наиболее важных элементов танка.

КАЗ «Афганит» разработан в коломенском КБМ. Из открытых источников информации известны только миллиметровый диапазон работы его радиолокатора, ближний рубеж перехвата и максимальная скорость перехвата бронебойных подкалиберных снарядов – 1700 м/с. Тем не менее можно предположить, что, в отличие от отечественных и зарубежных предшественников, в «Афганите» впервые планируется использовать защитные боеприпасы с боевой частью типа ударное ядро, описанные в российском патенте RU 2263268. Пусковая установка состоит из лафета, вращающегося в вертикальной и горизонтальной плоскости. Дополнительное наведение ударного ядра на цель осуществляется с помощью программированного инициирования одного из взрывателей, расположенных в виде матрицы на тыльной стороне блока взрывчатого вещества боевой части.

С одной стороны, это новационное решение является наиболее эффективным для поражения малоразмерных скоростных бронебойных подкалиберных снарядов. С другой стороны, применение компактного ударного ядра вместо пространственного потока осколков требует от радиолокатора и системы управления огнем КАЗ реализации более высокого уровня точности определения координат, скорости и направления полета целей.

Перед перспективными системами активной защиты стоит ещё более трудная задача - перехват высокоскоростных кинетических ракет и ударных ядер со скоростью подлета от 2500 до 3000 м/с. Если исходить из наилучшего времени реакции, достигнутого в КАЗ «Заслон» и равного 0,001 секунды, то минимально допустимый рубеж перехвата можно оценить в 4 метра (с запасом). Это значит, что все потенциально опасные снаряды/ракеты/реактивные гранаты, пролетающие над крышей башни боевой машины ниже указанной высоты, должны в обязательном порядке перехватываться ещё на подлёте к машине.

Радиолокатор (использующий фазированную антенную решетку миллиметрового диапазона) и электронный блок (оснащенный высокопроизводительным многоядерным процессором) перспективной системы активной защиты должны уметь детектировать и сопровождать множество потенциально опасных целей, включая тандемные боеприпасы, разделяющиеся на части в непосредственной близости от рубежа перехвата, а также выбрасывающие ложные цели после преодоления этого рубежа. Для отражения залповой атаки или очереди снарядов, выпущенных из автоматической пушки, необходимо обеспечить: в первом случае - возможность одновременного запуска нескольких защитных боеприпасов и во втором случае – их запуск в соответствии с темпом артиллерийской стрельбы.

Динамическая защита

На бортах башни устанавливается по три блока динамической защиты с каждой стороны. Конструкция блоков аналогична блокам динамической защиты, разработанным ОАО «НИИ стали». Блоки представляют из себя контейнеры с установленными элементами динамической защиты, разделенными слоями наполнителя. Блоки установлены постоянно, но снаряжаются элементами динамической защиты только при использовании танков по назначению, то есть в преддверии боевых действий.

На надгусеничных полках для защиты бортов корпуса устанавливается по семь бло­ков динамической защиты аналогичной конструкции блоков, установленных на башне. Бло­ки устанавливаются на места, не перекрытые тремя штатными бортовыми экранами динамической защиты с каждой стороны.

Для усиления передней зоны корпуса, перекрытой штатными экранами динамичес­кой защиты, на каждый экран крепится дополнительный блок динамической защиты, имеющий меньшие габариты по толщине (ходу). Блоки, предназначенные для установки на борта корпуса съёмные, и снаряжаются только в преддверии боевых действий.

Кормовая зона танка защищена решетчатыми экранами, которые устанавливаются на корме башни и корпуса.

Блоки динамической защиты, размещаемые на корпусе, а также решетчатые экраны устанавливаются на танк только в преддверии боевых действий в специфических условиях (например, бои в городских условиях). Вес дополнительно навешиваемых на танк защитных устройств составит около 1 тонны, но имея ввиду условия, в которых танки с дополнительной защитой будут использоваться, можно сказать, что на характеристики подвижности это коренным образом не повлияет.

Система управления огнем.

Прицельный комплекс:

• Основной прицел наводчика многоканальный с визирным и тепловизионным каналами, лазерным дальномером, встроенным лазерным каналом управления.
• Увеличение визирного канала, кратность - 4; 12.
• Дальность распознавания цели типа "танк" через визирный канал, м - до 5000.
• Дальность распознавания цели типа "танк" через ТП канал, м не менее 3500.
• Максимальная дальность, измеряемая дальномером, м - 7500.
• Прицел командира комбинированный панорамный с телевизионным и тепловизионным каналами, лазерным дальномером.
• Дальность распознавания цели типа "танк" через ТВ-канал, м до 5000.
• Дальность распознавания цели типа "танк" ночью через ТП-канал, м не менее 3500.
• Прицел-дублер с зависимой линией прицеливания.
• Дальность распознавания цели типа "танк", м:
  • днём не менее 2000,
  • в сумерках не менее 1000.

• Баллистический вычислитель с комплектом датчиков метео- и топоусловий и датчиком учета изгиба ствола электронный цифровой
• Возможность автоматического сопровождения целей обеспечивается независимо с места наводчика и с места командира с реализацией режима "охотник - стрелок".
• Стабилизатор вооружения усовершенствованный двухплоскостной с электромеханическим приводом ГН и электрогидравлическим ВН.

ТТХ перспективного танка России "Армата"

• Бронированная капсула экипажа - есть
• Основное орудие мм. - 125 (2А82)
• Боекомплект пушки в шт. - 45
• Автомат заряжания шт. - 32
• Боевая скорострельность в мин. - 10-12
• Дальность обнаружения цели м. - свыше 5000
• Дальность поражения цели м. - 7000-8000
• Огонь в движении - да
• Панорамный прицел командира - есть
• Камеры кругового обзора - есть
• Система прицеливания и управления огнем - есть
• Система боевого управления и навигации - есть
• Тепловизор - есть
• Противоминная защита - активная
• Активная защита - Афганит
• Динамическая защита - есть
• Двигатель л.с - 1200-2000
• Замена двигателя час. - 0.5
• Дополнительная силовая установка - есть
• Максимальна масса т. - 48
• Максимальная скорость км/час - 80-90
• Запас хода км. - свыше 500
• Длина мм. -
• Ширина мм. -
• Высота мм. -
• Экипаж - 3
• Количество опорных катков, шт. - 7
• Стойкость брони мм. - свыше 900
